Dati elettrici
Servizi
I dati relativi alle potenze dei nostri motori elettrici sono normalmente riferiti ai servizi S3 e S6. Con questi tipi di servizio il motore funziona secondo una sequenza di cicli identici comprendenti un periodo di funzionamento a carico costante e un periodo di riposo o di funzionamento a vuoto. I motori con servizio S1 sono indicati nelle tabelle.
Potenza nominale
Le potenze dei motori elettrici SOGA si riferiscono alla potenza nominale espressa in kW, ovvero la potenza in uscita resa dal motore all’albero.

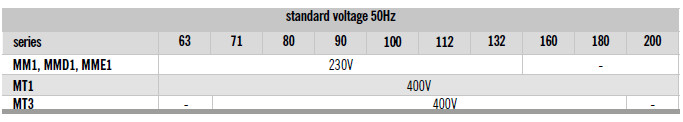

Frequenza e tensione
Tutti i dati tecnici riportati si riferiscono a motori alimentati a 50Hz. I nostri motori elettrici sono disponibili in versione monofase e trifase. La normativa IEC EN 60034-1 ammette una variazione di tensione del ±5%; in tali condizioni è consentito un aumento di sovra temperatura di 10°C.
Classi di efficienza
I motori elettrici SOGA in versione trifase sono disponibili in versione standard trifase a singola polarità e in classe di efficienza IE3 in ottemperanza alla normativa IEC 60034-30, che definisce le classi di efficienza IE (International Efficiency) per i motori asincroni trifase a gabbia e a singola velocità con potenze da 0,75 kW a 375 kW, tensione fino a 1000V e funzionamento in servizio continuo.
IE1 STANDARD EFFICIENCY
Motori in esecuzione 2, 4, 6, 8 poli per mercati extra UE o per mercati UE in applicazioni che non richiedono rendimenti elevati, con funzionamento in servizio S6-75%.
IE2 HIGH EFFICIENCY
Motori realizzati da SOGA in esecuzione 2 poli con potenze da 0,18 kW a 3 kW. Queste macchine funzionano in servizio continuativo S1 e offrono un rendimento elevato, conforme alle classi di efficienza della IEC 60034-30. Il catalogo SOGA propone modelli IP55 senza disgiuntore, con disgiuntore elettronico o con disgiuntore meccanico, a seconda della taglia.
IE3 PREMIUM EFFICIENCY
Motori realizzati da SOGA in esecuzione 2 e 4 poli con potenze da 0,75 kW. Offrono un rendimento elevato garantendo un forte calo nel consumo di elettricità che consente di recuperarne totalmente l’investimento fin dal primo anno di utilizzo.
Grazie al loro design ottimizzato per l‘alta efficienza, i motori IE3 procurano agli avvolgimenti uno stress termico molto più basso rispetto ai motori con rendimenti standard IE1, consentendo una durata maggiore del motore.
Nei motori IE3, esecuzioni diverse dallo standard 50Hz possono comportare variazioni nei livelli di efficienza.
Utilizzo a 60Hz
La frequenza considerata come standard per i motori SOGA è 50Hz. I motori trifase standard possono funzionare anche a 60Hz. Su richiesta possiamo realizzare motori con tensioni speciali.
Classi di isolamento
I motori SOGA in classe di efficienza IE1 standard efficiency e IE2 high efficiency hanno classe di isolamento F. I motori IE3 premium efficiency sono realizzati in classe di isolamento F con sovratemperatura di classe B.
Motori in classe H sono disponibili a richiesta.
Sistemi di trattamento e post-trattamento avvolgimenti
I processi primari di trattamento applicati sugli avvolgimenti statorici dei motori SOGA sono i seguenti:
Impregnazione a immersione con vernice idrosolubile:
prevista come trattamento sui motori monofase e trifase fino alla taglia IEC132. Gli avvolgimenti vengono immersi in una vasca aperta contenente vernice idrosolubile (monocomponente).
Impregnazione a immersione con resina poliestere:
prevista come trattamento sui motori trifase dalla taglia IEC132 a IEC200. Gli avvolgimenti vengono immersi in una vasca aperta contenente resina poliestere (monocomponente) con un controllo attivo e costante della temperatura.
Impregnazione sottovuoto VPI:
con resina epossidica, previsto come trattamento su richiesta: la resina (monocomponente) viene applicata in autoclave con sistema sottovuoto VPI Vacuum Pressure Impregnation al fine di eliminare ogni traccia di umidità, aria e gas negli avvolgimenti. Ideale per applicazioni con tensioni elevate.
Incapsulamento sottovuoto con resina bicomponente:
previsto come trattamento su richiesta tramite resina epossidica bicomponente, raccomandato per macchine elettriche rotanti utilizzate in condizioni estreme e, in generale, quando è fondamentale garantire il più elevato grado di affidabilità degli avvolgimenti in settori quali l’automotive, l’eolico e il ferroviario.
A richiesta, su avvolgimenti già impregnati può essere applicato il processo di tropicalizzazione dello statore come post-trattamento, quando i motori sono utilizzati in ambienti con tasso di umidità ˃95% e in ambienti salini (applicazioni marine).
Come esecuzione speciale sono previsti anche avvolgimenti con sistema di isolamento UL1446.
Utilizzo con inverter
La serie standard dei nostri motori a partire dalla taglia IEC112 è adatta al funzionamento con inverter essendo dotati di separatori di fase sulle testate degli avvolgimenti. Motori con tale esecuzione si possono realizzare a richiesta anche su taglie inferiori a IEC112.
Prove e collaudi
Tutti i nostri motori vengono collaudati direttamente in linea di produzione. La nostra testing room e il nostro staff sono a disposizione dei clienti che desiderano o hanno necessità di fare ulteriori collaudi su motori customizzati realizzati da SOGA, negli ambiti applicativi che lo richiedano quali ad esempio il ferroviario.
Targhe motori
I motori Soga vengono forniti con targhe metalliche o adesivi che riportano i dati elettrici principali.
